Течеискательный комплекс «ТИ1-ЗОНД+»
Ультразвуковой комплект
Гелиевый комплект
Ультразвуковой комплект с усилителем
Универсальный комплект
Экспертный комплект

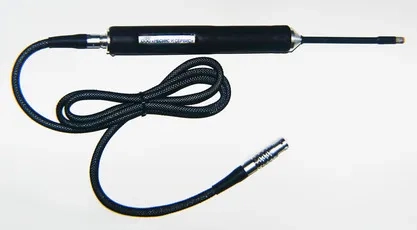

- гелиевый щуп
- параболический усилитель
- контрольная течь «КТ-1»
- контрольная течь «КТ-2 АКУСТИКА»
(экспертный комплект)
С ценой можно ознакомиться здесь
Течеискательный комплекс «ТИ1 — ЗОНД» предназначен для поиска утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена и т.д. Входной и эксплуатационный контроль герметичности (гелиевый контроль) объектов подконтрольных Ростехнадзору, научных исследований и бытового использования.

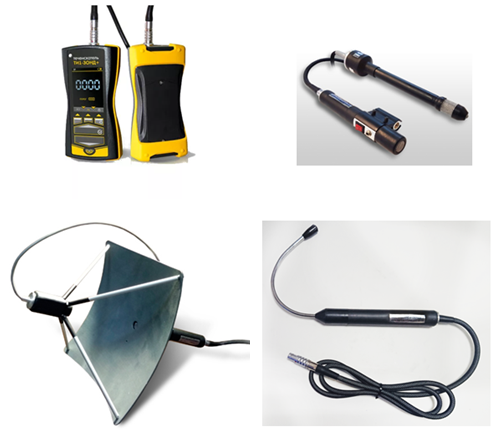

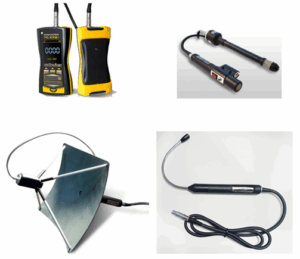

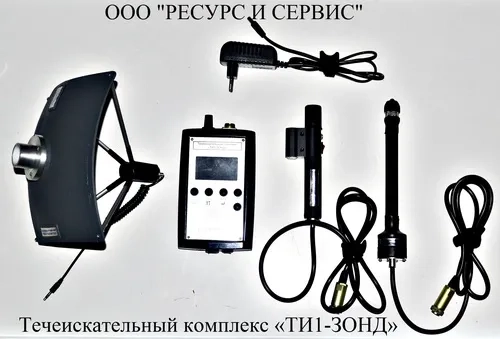

«ТИ1 — ЗОНД+»
Параболическая насадка усилитель
Щуп ультразвукового течеискателя для труднодоступных мест (например, фланцевых соединений)
Назначение:
- Контроль герметичности вакуумных систем и систем работающих под давлением в процессе изготовления.
- Контроль герметичности вакуумных систем и систем работающих под давлением в процессе эксплуатации.
- Поиск утечек в газовых сетях и наземных участках газопроводов
- Обнаружение утечки и определение места течи в протяженных и разветвленных системах при опрессовке и вакуумировании.
Условия эксплуатации прибора:
- Диапазон рабочих температур (определяет источник питания) - минус 10...плюс 50 С при повторно-кратковременном включении и при условии хранения при температуре плюс 5...35 С.
- Относительная влажность воздуха 98%.

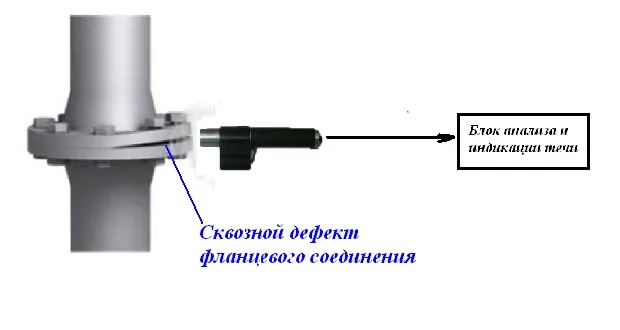

Схема контроля акустическим щупом течеискателя «ТИ1 - ЗОНД»
Схема контроля акустическим щупом течеискателя «ТИ1 - ЗОНД» с параболическим усилителем
Схема контроля гелиевым щупом течеискателя «ТИ1 - ЗОНД»

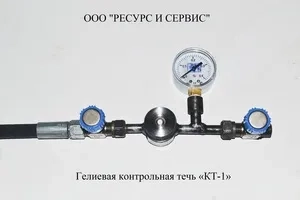

Контрольная течь «КТ-1» (Диффузионная контрольная течь «ДКТ-1»)
Контрольная течь«КТ-1»(диффузионная контрольная течь«ДКТ-1»- калиброванный источник микро-потоков контрольного газа (гелия) для проверки пороговой чувствительности течеискателей методом щупа и проверки качества пленочных индикаторов при проведении контроля пневматическим способом надувом контрольного газа (обмыливания).«КТ-1»- высокоточный управляемый калиброванный источник микро-потоков контрольного газа гелия (или другого газа по требованию заказчика) для кали. Широкий диапазон расходов (10-9– 10-4м3Па/c) с погрешностью не более 10% обеспечивается за счет диффузионного механизма истечения контрольного газа. Надежность работы КТ обеспечивает продолжительную эксплуатацию без дополнительной перекалибровки.

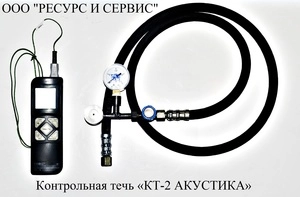

Контрольная течь «КТ-2 АКУСТИКА»
Контрольная течь«КТ-2 АКУСТИКА»- предназначена для проверки работоспособности течеискательной аппаратуры при проведении контроля герметичности неконтактным акустическим газовым методом и проверки пороговой чувствительности акустического газового метода с помощью калиброванных контрольных течей с площадью критического поверяемого микросопла 0,02 мм2±1%.
Блок - течь«БТ-1»
Калиброванная механическая регулируемая блок - течь«БТ-1»- предназначена для создания стабильного потока контрольного газа или жидкости, а также для калибровки и настройки средств контроля герметичности.
Частотный диапазон, кГц | 37 — 44 |
Величина избыточного давления внутри исследуемого объекта, кГс/см | не менее 0,1 |
Сечение дефектного отверстия,мм | не менее 0,02 |
Величина регистрируемых потоков газа и жидкости, л/ч Без параболического усилителя (при избыточном давлении не менее 0,1 кГс/см, расстояние до объекта контроля — 5-10 мм) С параболическим усилителем (при избыточном давлении не менее 0,1 кГс/см, расстояние до объекта контроля — 200 мм и более до 40 м) | 100 и более 100 и более |
Дистанция обнаружения утечки газа, м | не более 40* |
Масса щупа, кг. ·без параболического усилителя ·с параболическим усилителем | 0,1 0,25 |
Габариты щупа, мм. ·без параболического усилителя ·с параболическим усилителем | 60×30×23 230×400×90 |
Длина зондовой части щупа, м. ·без параболического усилителя ·с параболическим усилителем | 1 1 |
Наличие лазерного целеуказателя течи ·без параболического усилителя ·с параболическим усилителем | Да Да |
