Магнитопорошковый контроль
Экзаменационные образцы (ЭО) – базовый комплект из 6 образцов
Образцы магнитопорошкового контроля являются важным инструментом для независимых органов по аттестации персонала и учебных центров. Главное назначение этих образцов заключается в проведении практического экзамена при первичной, периодической аттестации или расширении области деятельности специалистов неразрушающего контроля. Использование профессионально подготовленных образцов является обязательным требованием для объективной проверки квалификации дефектоскопистов на соответствие стандартам СДАНК-02-2020 и РОНКТД-02-2021.
Экзаменационные образцы (ЭО) по магнитопорошковому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю по следующим видам неразрушающего контроля:
| № | Вид НК | Тип несплошностей (раскрытие, примечания) |
| 1 | МК (магнитопорошковый) | Поверхностные, подповерхностные |
Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с СДАНК-02-2020, СНК ОПО РОНКТД-02-2021 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).
Состав и характеристики комплекта
Стандартный экзаменационный набор для магнитопорошковой дефектоскопии состоит из 6 специально изготовленных образцов. Это могут быть сварные соединения, литье, поковки или прокат.
Все изделия выполнены исключительно из ферромагнитных материалов, обладающих необходимыми магнитными характеристиками для качественного проведения контроля. В образцах смоделированы как поверхностные, так и подповерхностные несплошности различного происхождения. Контрольный образец для магнитопорошкового контроля может включать усталостные трещины, непровары, закалочные микротрещины, флокены и поры. Такое разнообразие позволяет экзаменатору всесторонне оценить умение кандидата выбирать правильный способ намагничивания и уверенно распознавать различные типы дефектов.
Фотографии экзаменационных образцов с несплошностями

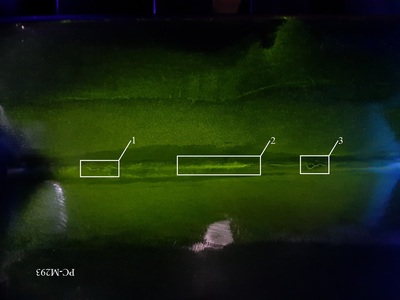

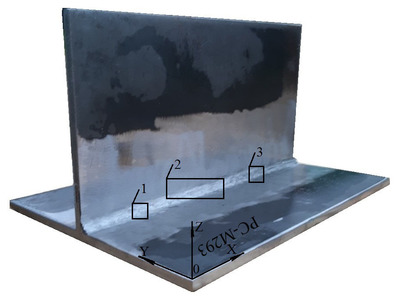

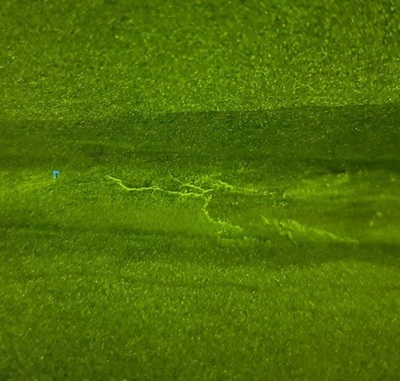

Дефект № 1

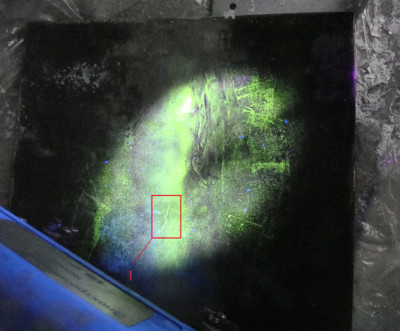

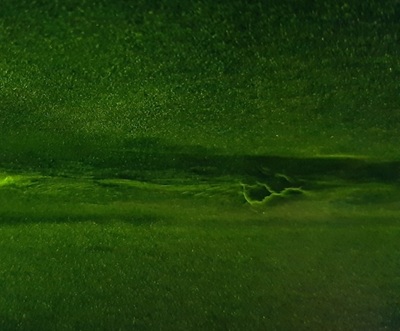

Дефект № 2
Магнитопорошковый контроль (люминесцентный, цветной), поверхностные и подповерхностные несплошности
100% невидимость дефектов при ВИК – гарантия честного экзамена
Ключевая проблема многих самодельных или некачественных образцов заключается в возможности обнаружить дефект невооруженным глазом. В контрольных образцах от компании «РЕСУРС И СЕРВИС» этот риск полностью исключен. Каждый образец проходит 100% визуальный и измерительный контроль. Это гарантирует, что заложенные несплошности ВИКом не выявляются.
Это важное условие для организации честного и объективного экзамена. Специалист не сможет схитрить, визуально угадать или высмотреть трещину на поверхности металла. Обнаружить несплошность, определить ее протяженность и форму можно только при строгом соблюдении технологии метода МПК. Поэтому потребуется правильная подготовка поверхности, корректный расчет тока намагничивания и грамотное нанесение магнитного порошка или суспензии.
Два варианта метода
Технология изготовления и качество поверхности экзаменационных образцов делают их универсальными для применения с любыми типами магнитных индикаторов. Магнитопорошковый метод НК проводится цветным и люминесцентным способом.
Цветной или контрастный метод заключается в использовании черных или цветных магнитных порошков или суспензий на фоне белого контрастного грунта при дневном или искусственном освещении. Контрастный МПК требует применения люминесцентных магнитных суспензий и осмотром в ультрафиолетовом свете.
Топология дефектов гарантирует четкое формирование индикаторных рисунков в обоих случаях, позволяя проверять навыки дефектоскопистов при работе с разным оборудованием и расходными материалами.
Паспортизация
Каждый экзаменационный образец поставляется с полным комплектом закрытой документации, предназначенной исключительно для членов экзаменационной комиссии. Разбраковка образцов проводится аттестованными специалистами III уровня квалификации по магнитному контролю.
Паспортизация комплекта выполняется в строгом соответствии с требованиями СДАНК-02-2020 и РОНКТД-02-2021. Паспорта разрабатываются с опорой на актуальную нормативно-техническую документацию на конкретные объекты, что делает процесс аттестации максимально приближенным к реальным производственным условиям.
Чтобы обеспечить учебному центру или независимому органу оценке персонала базу для проведения честных и легитимных экзаменов, следует заказать комплект контрольных образцов для магнитопорошкового контроля в компании «РЕСУРС И СЕРВИС». Для этого нужно оставить заявку на сайте или связаться с нашими специалистами по телефону для получения консультации.
