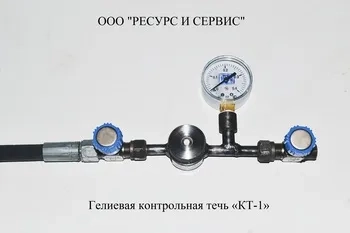

Гелиевая контрольная течь «КТ-1» (Диффузионная контрольная течь «ДКТ-1»)

Гелиевая контрольная течь «КТ-1» (Диффузионная контрольная течь «ДКТ-1»)

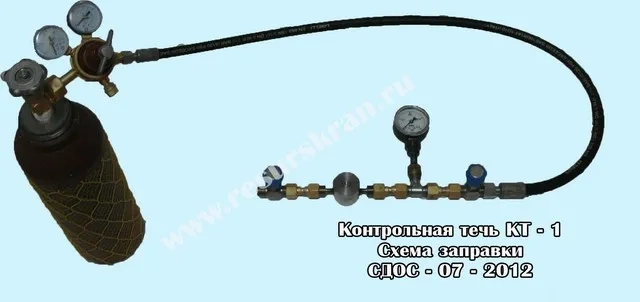

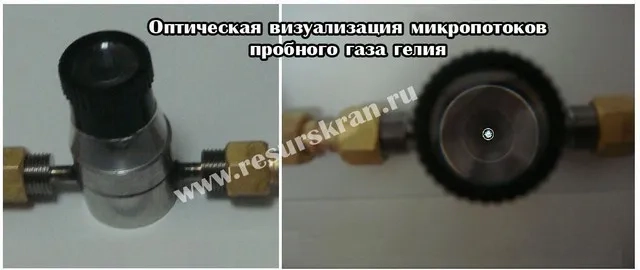

(с оптической визуализацией микро-потоков пробного газа) в составе арматурного присоединительного блока с манометром и 2-мя регулируемыми газовыми клапанами

Описание Технические характеристики Видео

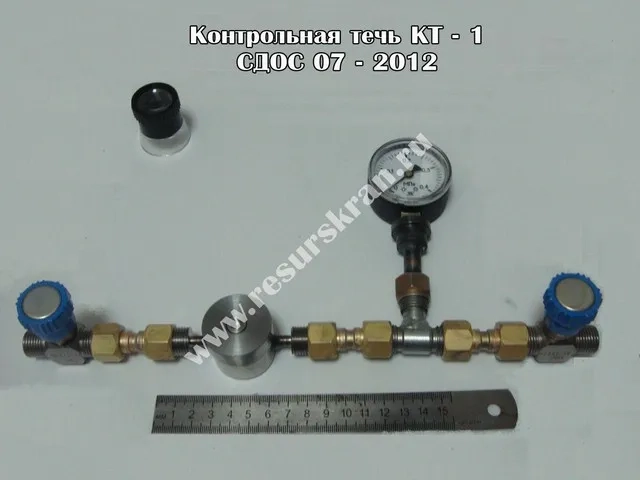

Контрольная течь «КТ-1» (Диффузионная контрольная течь «ДКТ-1»)

Калиброванный источник микро-потоков контрольного газа (гелия) для проверки пороговой чувствительности течеискателей методом щупа и проверки качества пленочных индикаторов при проведении контроля пневматическим способом надувом контрольного газа (обмыливания).

Контрольная течь - высокоточный управляемый калиброванный источник микро-потоков контрольного газа гелия (или другого газа по требованию заказчика) для кали. Широкий диапазон расходов (10^-9 – 10^-4 м³Па/c) с погрешностью не более 10% обеспечивается за счет диффузионного механизма истечения контрольного газа. Надежность работы КТ обеспечивает продолжительную эксплуатацию без дополнительной перекалибровки.

Назначение

Создание требуемых микро-потоков контрольного газа для калибровки течеискательной аппаратуры.

Удовлетворяет требованиям

«Свод правил проведения контроля течеисканием технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах»
ПНАЭ Г-7-019-89 «Контроль герметичности. Газовые и жидкостные методы».

Преимущества

Возможность создания требуемых микро-потоков контрольного газов широком диапазоне расходов
Возможность быстрого перехода к новым требуемым микро-потокам газов по прилагаемой градуировочной характеристики
Высокая надежность работы в производственных условиях, невосприимчивость к экстремальным условиям эксплуатации и хранения (тряска, влажность, вибрации и т.д.)
Длительное время бесперебойной работы
Отсутствие потребности в частой калибровке
Малые габариты
Возможность градуировки в широком диапазоне температур (-60…+60˚С)

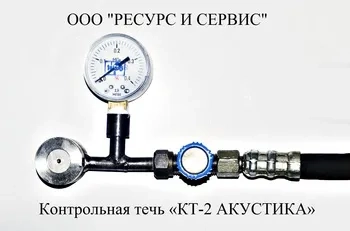

Контрольная течь«КТ-2 АКУСТИКА»

Контрольная течь «КТ-2 АКУСТИКА»</a >предназначена для проверки работоспособности течеискательной аппаратуры при проведении контроля герметичности неконтактным акустическим газовым методом и проверки пороговой чувствительности акустического газового метода с помощью калиброванных контрольных течей с площадью критического поверяемого микросопла 0,02 мм2±1%.

Блок - течь «БТ-1»

Калиброванная механическая регулируемая блок - течь « БТ-1» предназначена для создания стабильного потока контрольного газа или жидкости, а также для калибровки и настройки средств контроля герметичности.

Контрольный газ – гелий;

Диапазон расходов – 10^-4– 10^-9м3Па/с ± 10%;

Масса – 0,6 кг;

Габариты – 100 х 45х 35 мм;

Диапазон рабочих температур – от – 60˚С до +40˚С.

Градуировочная характеристика прилагается для температуры 20 ± 10˚С, при необходимости разработчик может выполнить и для других температур.
