Вихретоковый контроль (ВК)

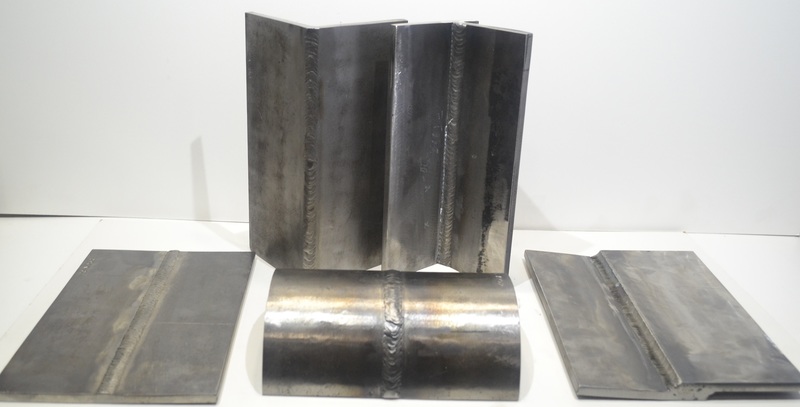

Экзаменационные образцы (ЭО) – базовый комплект из 6 образцов

Экзаменационные образцы (ЭО) по вихретоковому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю по следующим видам неразрушающего контроля:

№Вид НКТип несплошностей (раскрытие, примечания)
1ВТ (вихретоковый)Поверхностные, подповерхностные



Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с СДАНК-02-2020, СНК ОПО РОНКТД-02-2021 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).

ТЕХНОЛОГИЧЕСКАЯ КАРТА ВИХРЕТОКОВОГО КОНТРОЛЯ

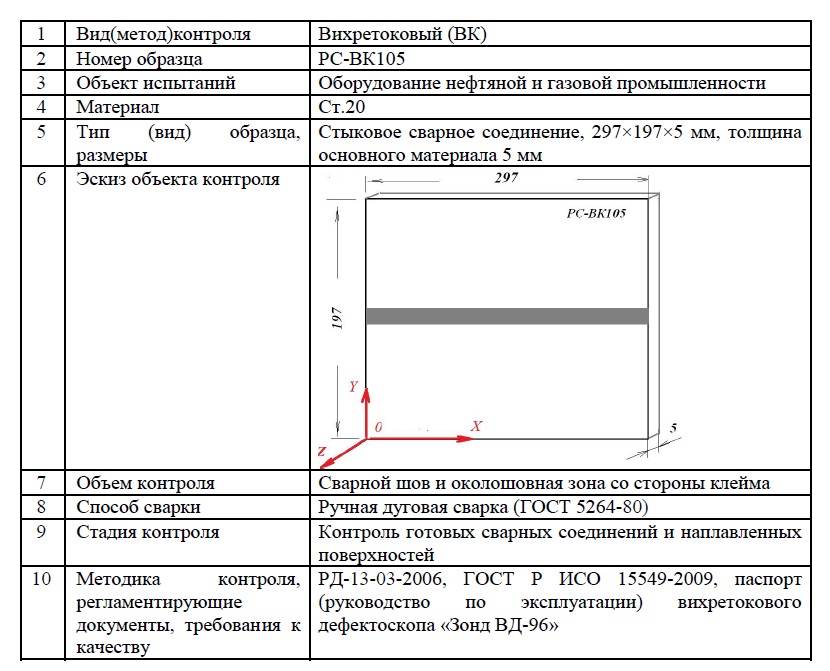

Требования к контролю:

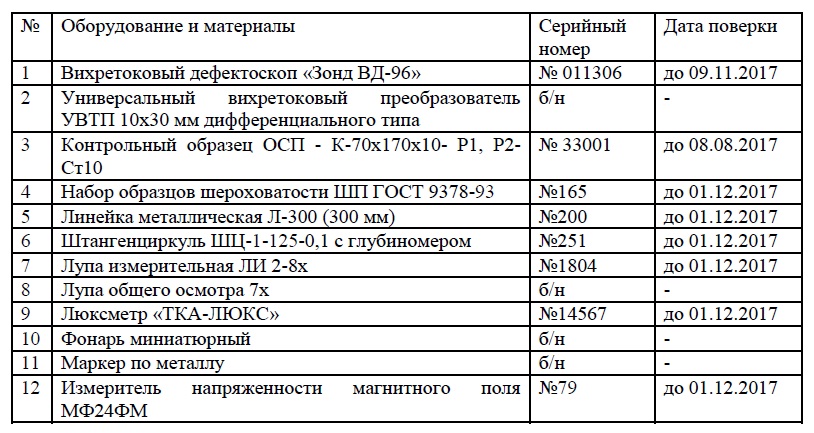

Средства контроля:

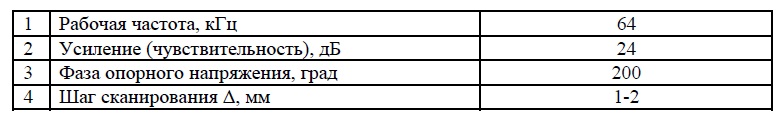

Параметры контроля:

Условия контроля в соответствии с РД-13-03-2006:

  • Лабораторные условия;
  • Шероховатость поверхности ОК Ra=2,2;
  • Освещенность поверхности ОК 750 лк (схема освещения комбинированная).

Последовательность технологических операций: …

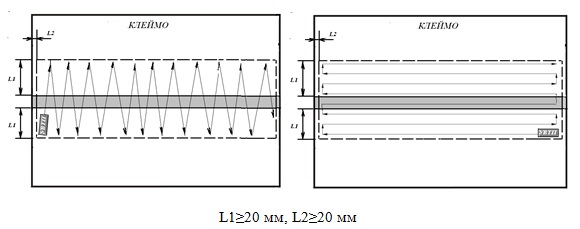

Схема проведения контроля:

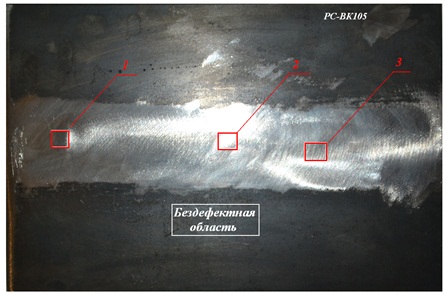

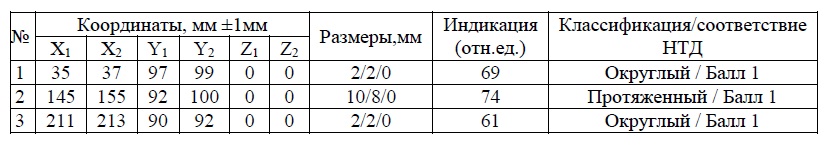

ДЕФЕКТОГРАММА №РС-ВК105

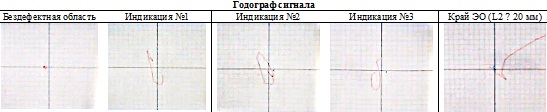

ГОДОГРАФ ВИХРЕТОКОВОГО ПРЕОБРАЗОВАТЕЛЯ
