Тепловой контроль (ТК)

Экзаменационные образцы (ЭО) – базовый комплект из 3 образцов

Экзаменационные образцы (ЭО) по тепловому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю по следующим видам неразрушающего контроля:

№ Вид НК Тип несплошностей (раскрытие, примечания)
1 ТК (тепловой)* Подповерхностные, сквозные

*- цена по согласованию.

Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с СДАНК-02-2020, СНК ОПО РОНКТД-02-2021 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).

Экзаменационные (учебные) образцы по тепловому (тепловизионному) контролю (ТК) представляют собой установки – имитаторы объектов контроля с несплошностями обеспечивающими нормированный тепловой напор. Установка №1 – трубный элемент в изоляции разного типа оснащается регулируемым источником тепла (по пробному газу воздуху), контактным съемным термометром. Установка обеспечивает натурность проведения испытаний за счет обеспечения всех условий проведения ТК:

  1. Наличие технологической карты проведения ТК, где описана последовательность всех технологических операций по подготовке к контролю и его проведению.
  2. Наличие на объекте контроля условий для проведения калибровки тепловизоров (для количественной оценки превышения норм браковки).
  3. Наличию на объекте контроля нескольких зон с разными коэффициентами отражения (для того чтобы обучающийся (экзаменуемый) мог грамотно и профессионально провести ТК).

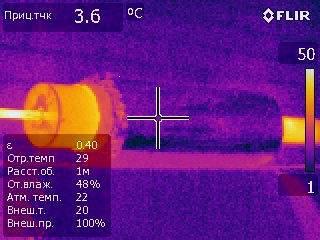

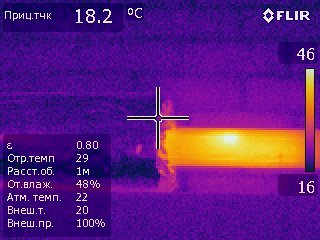

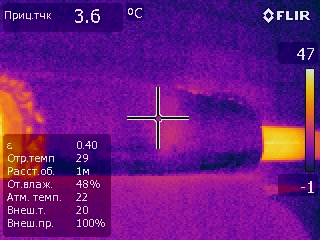

Термограммы объекта контроля для подготовки специалистов теплового (тепловизионного) контроля. Объект контроля включает поверхности с разной отражающей способностью и несплошности (дефекты) для обучения и приема экзаменов специалистов в процессе аттестации персонала неразрушающего контроля.

В комплект поставки входят три образца обеспечивающие обучение по объектам контроля:

1. Объекты котлонадзора;

2. Системы газоснабжения (газораспределения);

4. Объекты горнорудной промышленности;

6. Оборудование нефтяной и газовой промышленности;

7. Оборудование металлургической промышленности;

8. Оборудование взрывопожароопасных и химически опасных производств;

11. Здания и сооружения (строительные объекты);

12. Оборудование электроэнергетики.

Образцы могут разбраковываться по нормативным документам Заказчика.
