Экзаменационные образцы

№

Вид НК

Тип несплошностей (раскрытие, примечания)

1

ВИК (визуальный и измерительный)

Поверхностные

Объект испытаний

Подъемные сооружения

Тип (вид) образца, размеры, объем контроля

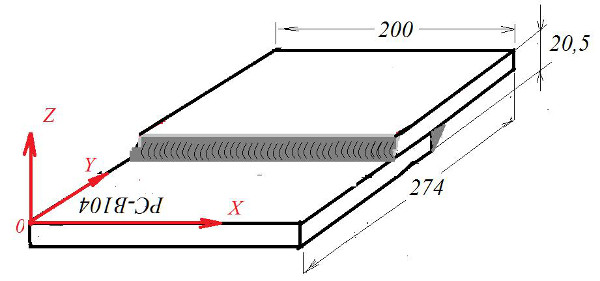

Нахлесточное сварное соединение, 274х200 х20,5 мм, 100% поверхности ОК

Наименование стадии контроля

Контроль готовых сварных соединений и наплавленных поверхностей (РД 03-606-03)

Методика контроля

РД 03-606-03

Нормативные документы

ТР ТС 010/2011, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», ГОСТ 5264-80

Материал , способ сварки, тип сварного соединения, нормы браковки геометрических размеров

Ст.20, РДС (ГОСТ 5264-80), Н2 Предельные отклонения размера катета углового шва от номинального значения +2,5 ÷-1,5. Величина перехлеста 8-40 мм.

№

п/п

Тип дефекта

Координаты

мм, ±1мм

Размеры

мм

Соответствие

НТД

Х₁

Х₂

Y ₁

Y ₂

Z₁

Z₂

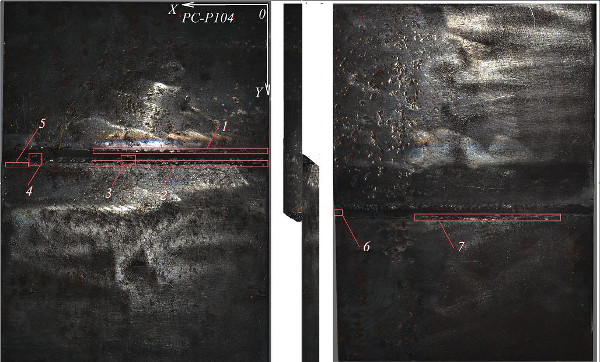

1

Подрез

0

155

111

113

0

2

155/2/2

Нет

2

Подрез

0

157

122

121

7

10

157/1/3

Нет

3

Шлаковое включение

102

106

118

121

2

8

4/3/6

Нет

4

Пора

173

174

118

119

3

4

1/1/1

Нет

5

Подрез

182

199

121

122

4

5

17/1/1

Нет

6

Подрез

74

175

103

106

0

-2

101/3/2

Нет

7

Усадочная раковина

2

5

101

105

-2

-8

3/4/6

Нет
