Течеискатель пузырьково-вакуумный «ТПВ-1 ЗОНД» предназначен для контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности.
Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.
Контроль герметичности. Пузырьковый вакуумный способ. Пневматический способ надувом пробного газа. Способ обмыливания
На установке «ТВП-1 ЗОНД» обучаются специалисты в НОАП АО «НПО ЦНИИТМАШ» - Головной материаловедческой организации.
По результатам испытаний, чувствительность контроля с применением течеискателя «ТПВ-1 ЗОНД» соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89
Контроль герметичности с применением «ТПВ-1 ЗОНД» осуществляется вакуумно-пузырьковым методом и сводится к следующим этапам:
- Обработка контролируемой поверхности пенно-пленочным индикатором

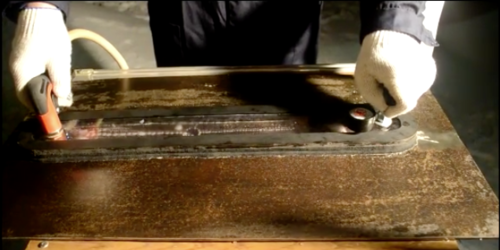

- Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
- Визуальный контроль, потока пузырьков в местах образования течей.
Особенности контроля с применением течеискателя «ТПВ-1 ЗОНД» - Удобство в использовании, малый вес;
- Ведение контроля без предварительной подготовки контролируемой поверхности;
- Ведение контроля при одностороннем доступе без подачи испытательного давления;
- Возможность контроля сразу после проведения сварочных работ
- Использование течеискателя при температуре до -40 oC.
Вакуумные рамки – 15 000 руб. за ед.
Вакуумные рамки используются для контроля герметичности вакуумно-пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.
На установке «ТВП-1 ЗОНД» с вакуумными рамками обучаются специалисты в НОАП АО «НПО ЦНИИТМАШ» - Головной материаловедческой организации.
По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89
В зависимости от формы контролируемых объектов могут быть использованы различные виды (формы) рамок:
Стандартные размеры вакуумных рамок
| Форма рамки | Размеры окна, мм | Назначение |
| Вакуумная рамка для контроля герметичности плоская | 530х60 | Контроль стыковых сварных швов и плоских поверхностей |
| Рамка для контроля герметичности плоская-нахлесточная | 530х60хh6 | Контроль нахлесточных швов и поверхностей с перепадом высот 6-10мм |
| Рамка вакуумная угловая | 500х60 | Контроль угловых (уторных) и тавровых сварных швов |
| Вакуумная рамка треугольная | 200х200х200 | Контроль внутренних сварных углов образованных тремя плоскостями |
| Вакуумная камера круглая | Ø 240 | Для контроля плоских, выпуклых и вогнутых поверхностей |
