Экзаменационные образцы (ЭО) для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю (в соответствии с нормами принятыми в Единой системе оценки соответствия и Европейскими стандартами) по следующим видам неразрушающего контроля:
№ | Вид НК | Тип несплошностей (раскрытие, примечания) |
1 | ВИК (визуальный и измерительный) | Поверхностные |
2 | ПВК (капиллярный контроль) | Поверхностные (≥1 мкм) |
3 | ПВТ (течеискание)* | Поверхностные, сквозные (для гелиевого контроля, вакуумных рамок и т.д. ) |
4 | МК (магнитопорошковый) | Поверхностные, подповерхностные |
5 | УК (ультразвуковой) | Внутренние |
6 | УК бетона | Поверхностные, подповерхностные |
7 | ВТ (вихретоковый) | Поверхностные, подповерхностные |
8 | РК (рентгенографический) | Внутренние |
9 | ТК (тепловой)* | Подповерхностные, сквозные |
10 | ЭК(электрический контроль) | Дефекты изоляционного покрытия |
*- цена по согласованию (для разных объектов НК образцы отличаются по исполнению).

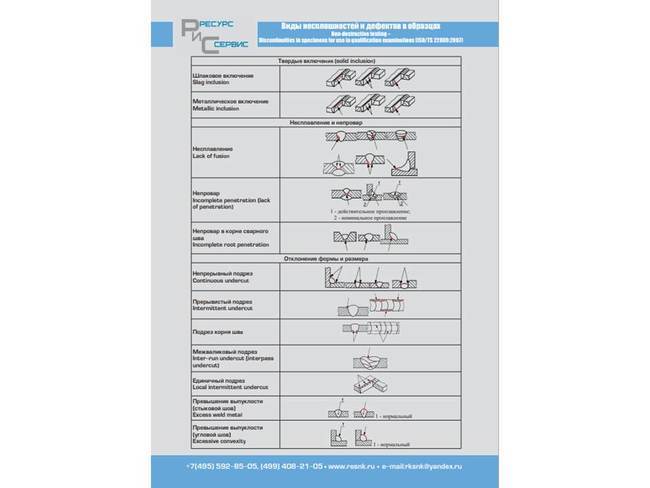

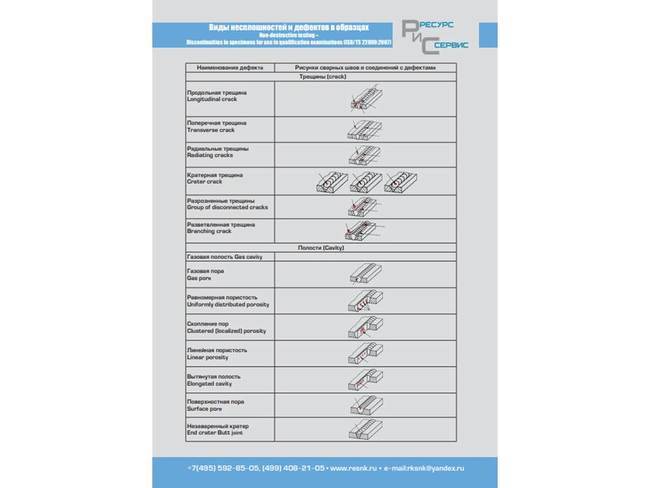

Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (визуальным и измерительным контролем не выявляются) и комплектуются паспортами по объектам НК в соответствии с ПБ 03-440-02 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации). Экзаменационные образцы удовлетворяют требованиям ISO/TS 22809:2007 "Non-destructive testing - Discontinuities in specimens for use in qualification examinations", CEN/TS 15053:2005 "Non-destructive testing - Recommendations for discontinuities-types in test specimens for examination".

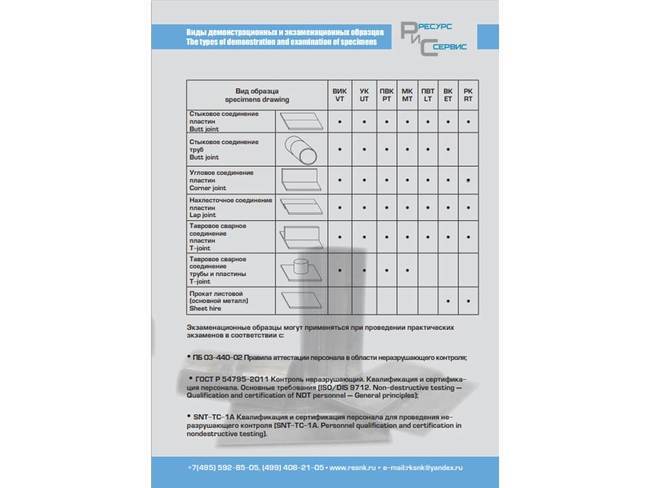

Фотографии экзаменационных образцов с несплошностями

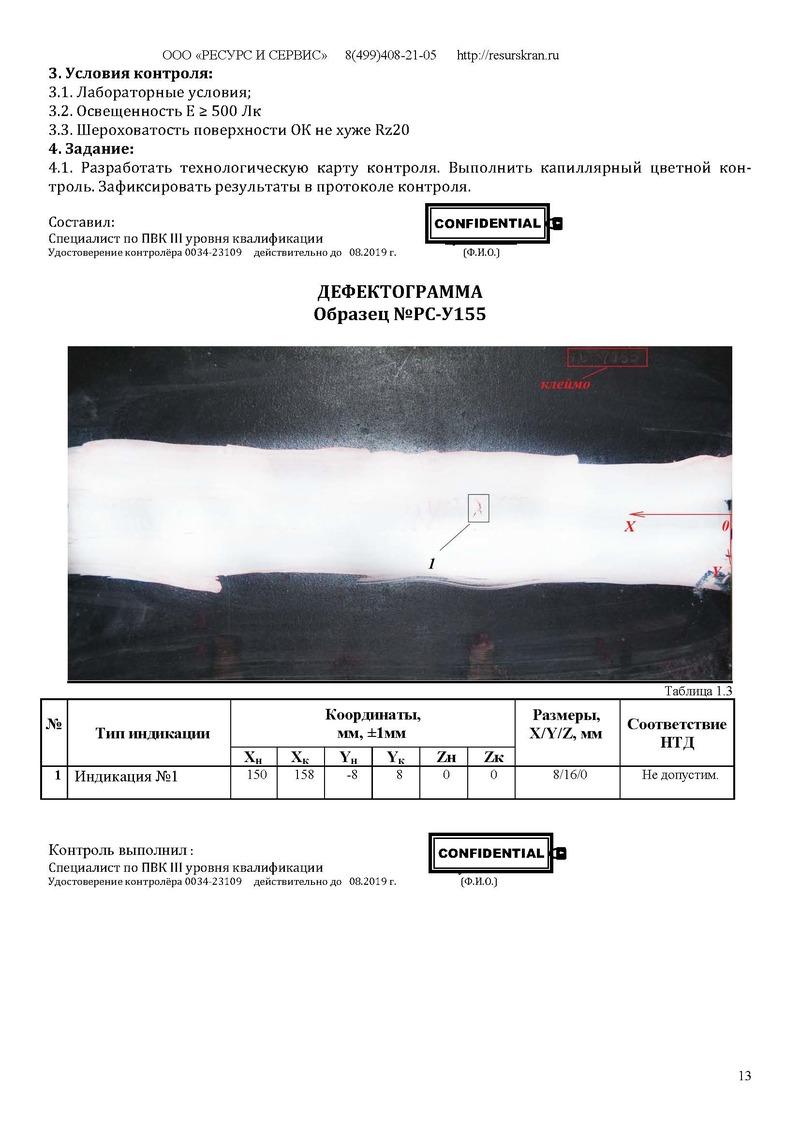

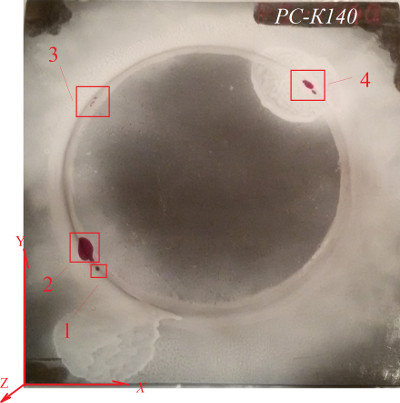

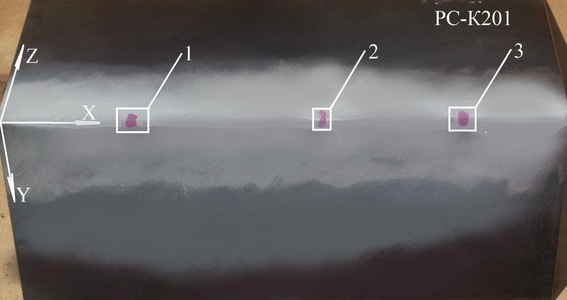

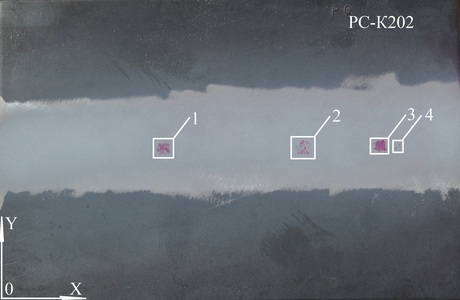

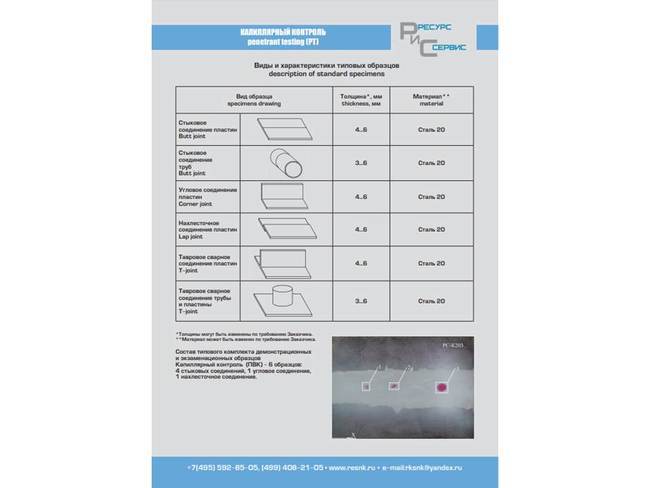

Капиллярный контроль, нахлесточное соединение
Капиллярный контроль, угловое соединение

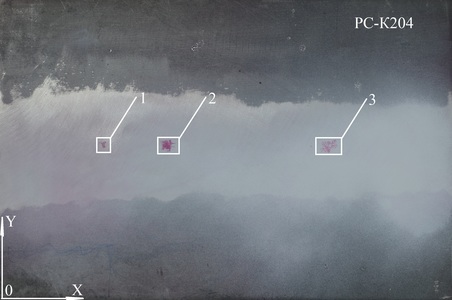

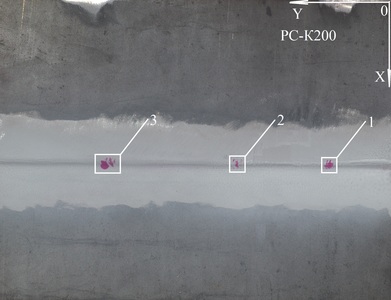

Капиллярный контроль, стыковое соединение

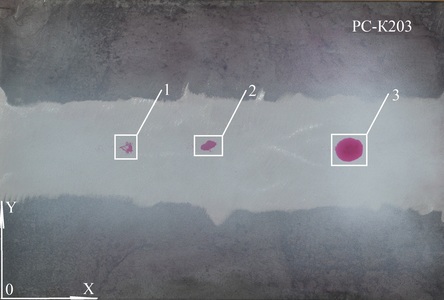

Капиллярный контроль, стыковое соединение
Капиллярный контроль, стыковое соединение

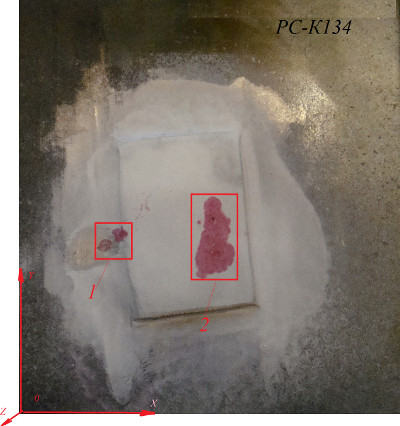

Капиллярный контроль, наплавка раскрытие 5 мкм
Капиллярный контроль, нахлесточное соединение cквозные и поверхностные несплошности

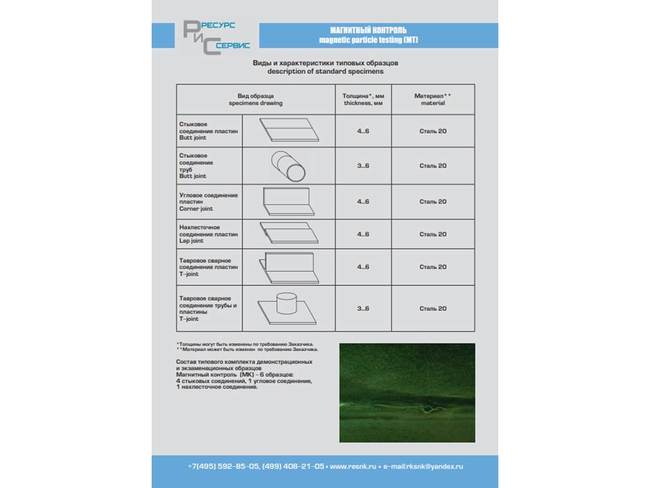

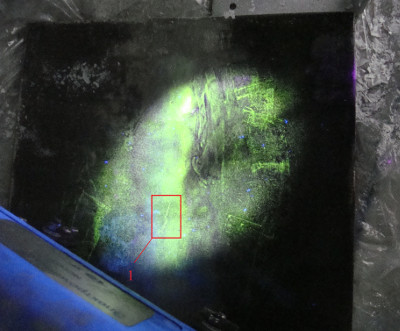

Магнитопорошковый контроль (люминесцентный, цветной), поверхностные и подповерхностные несплошности

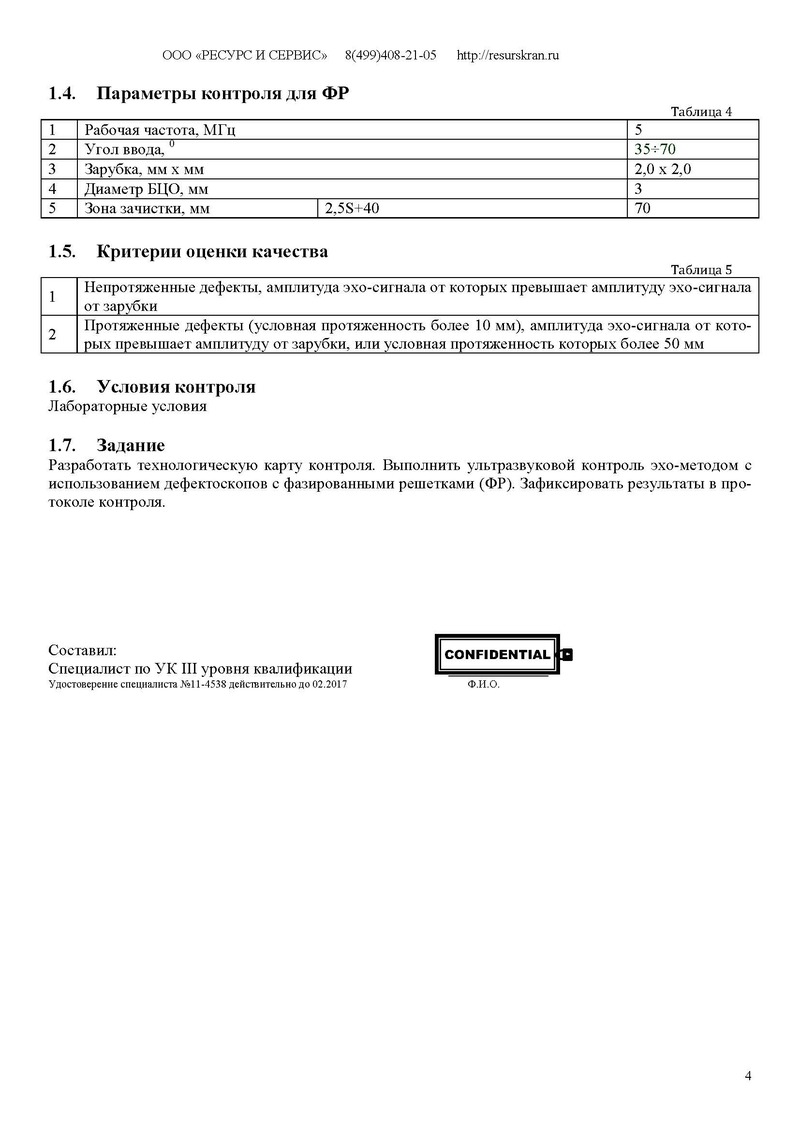

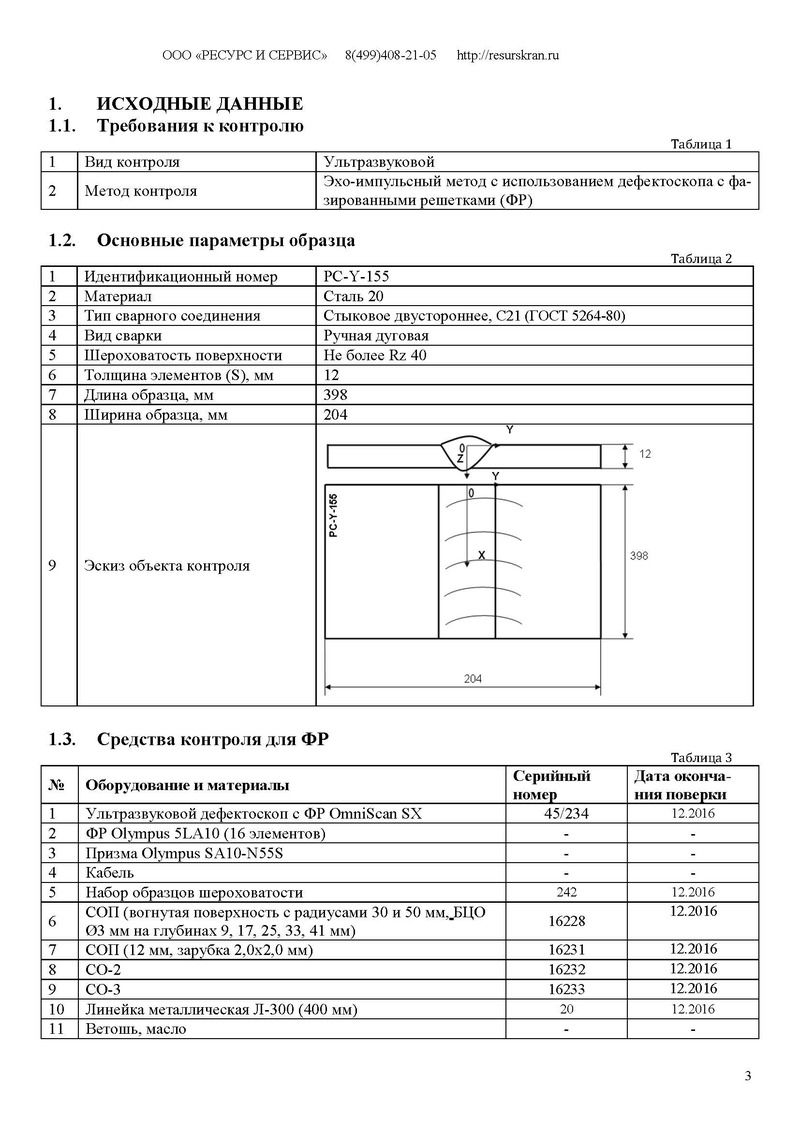

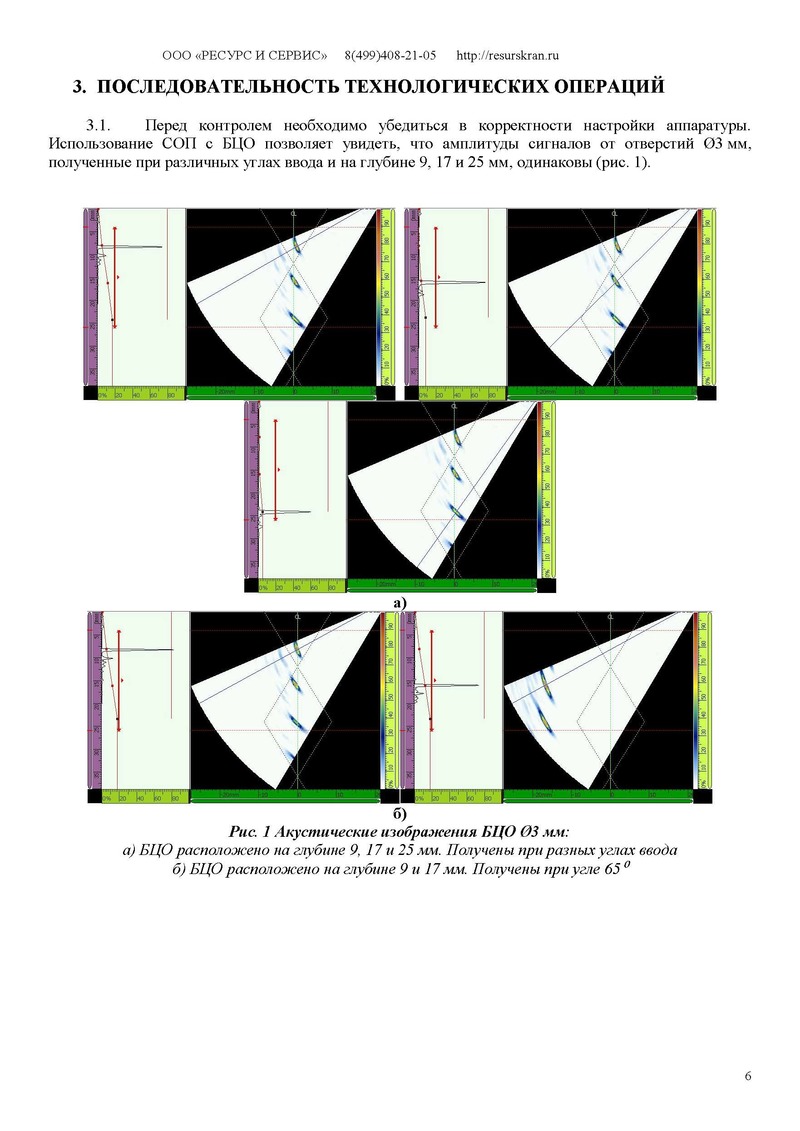

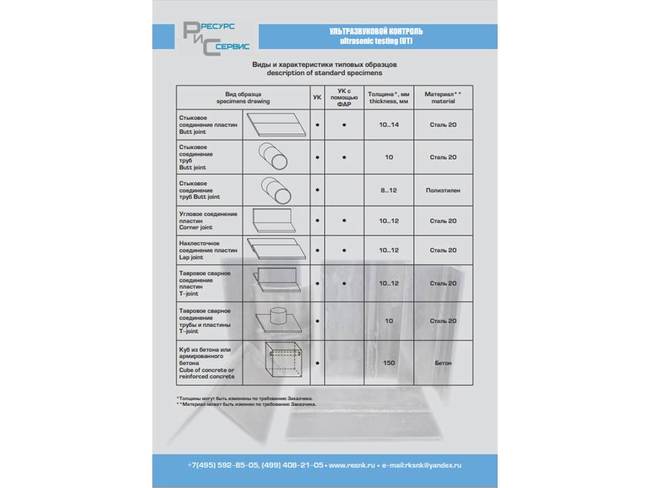

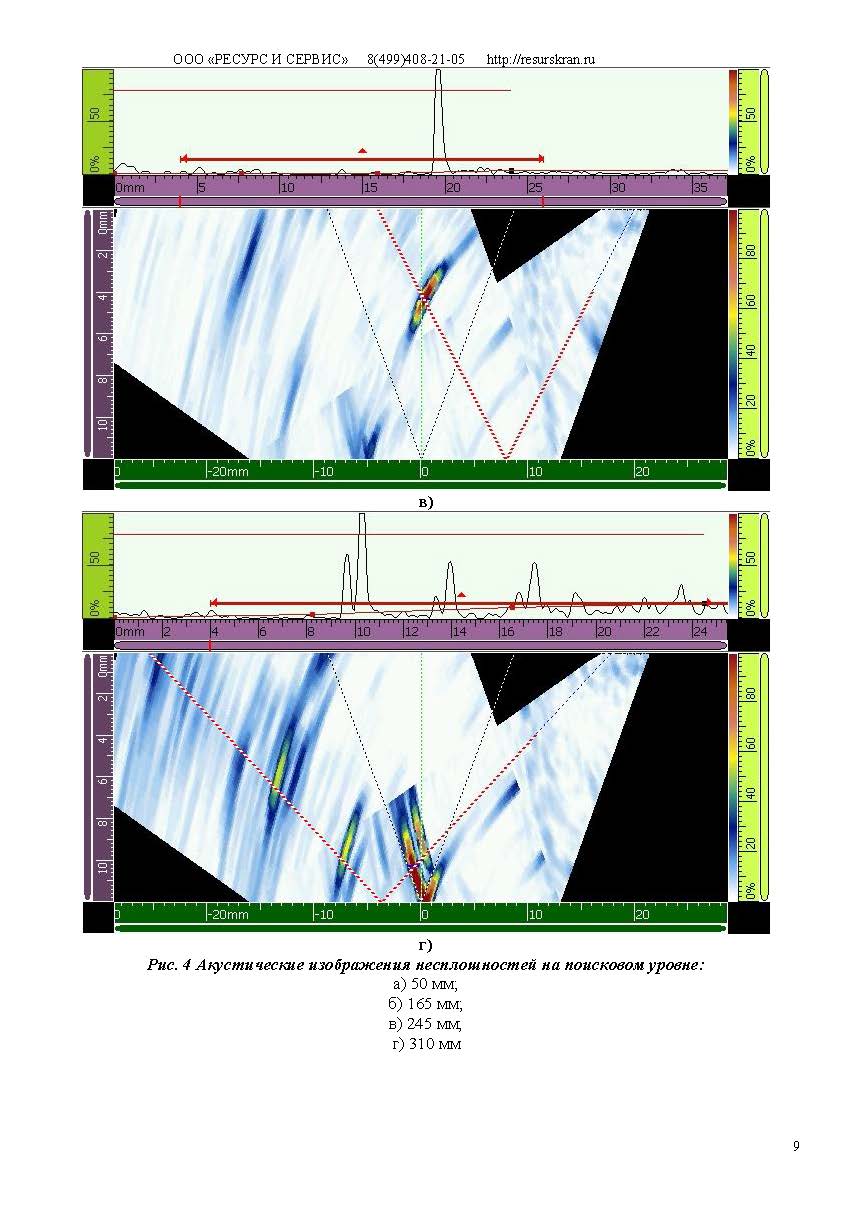

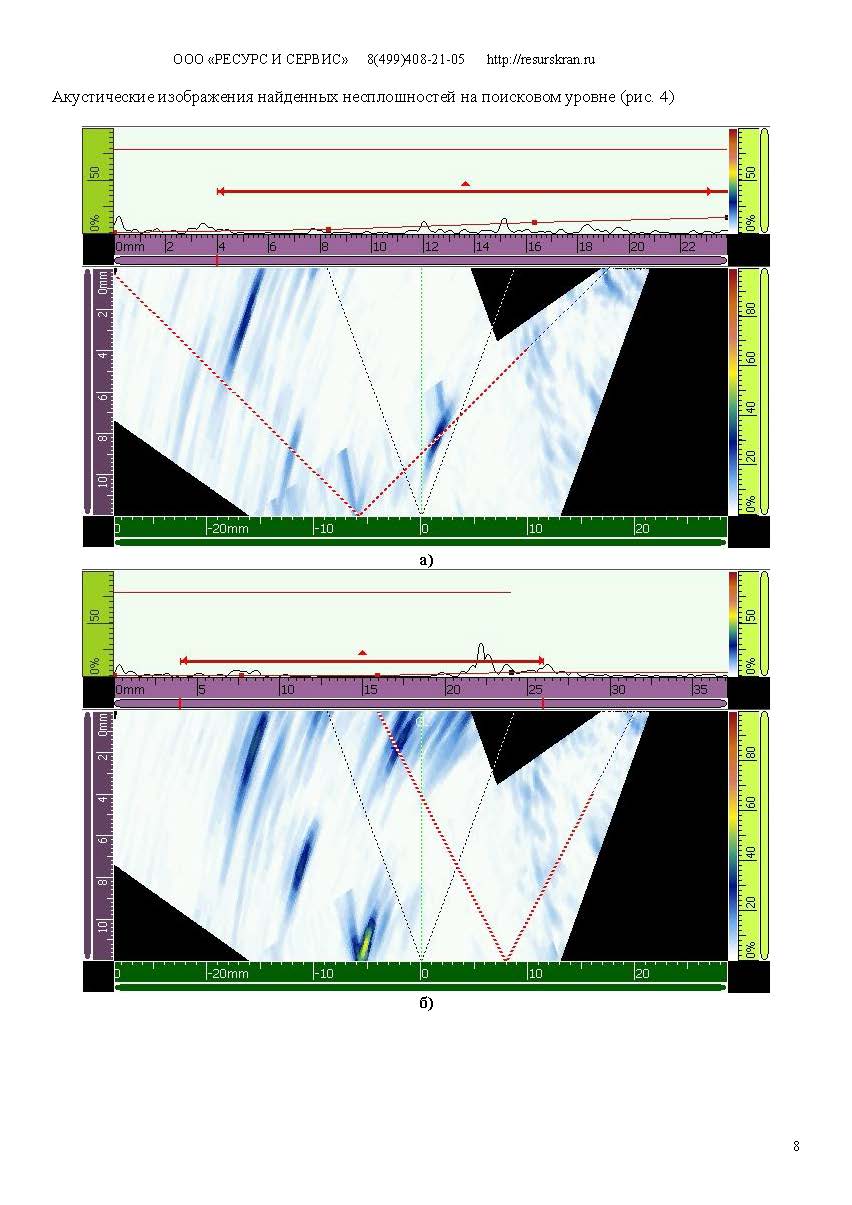

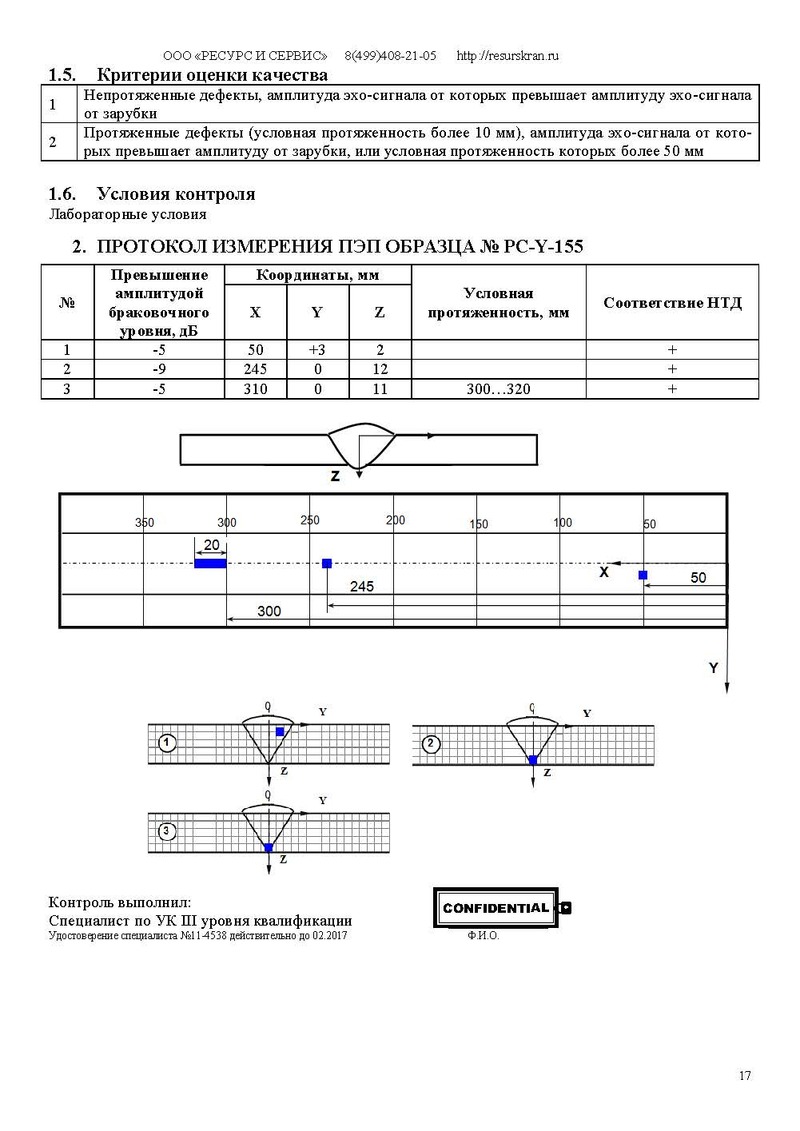

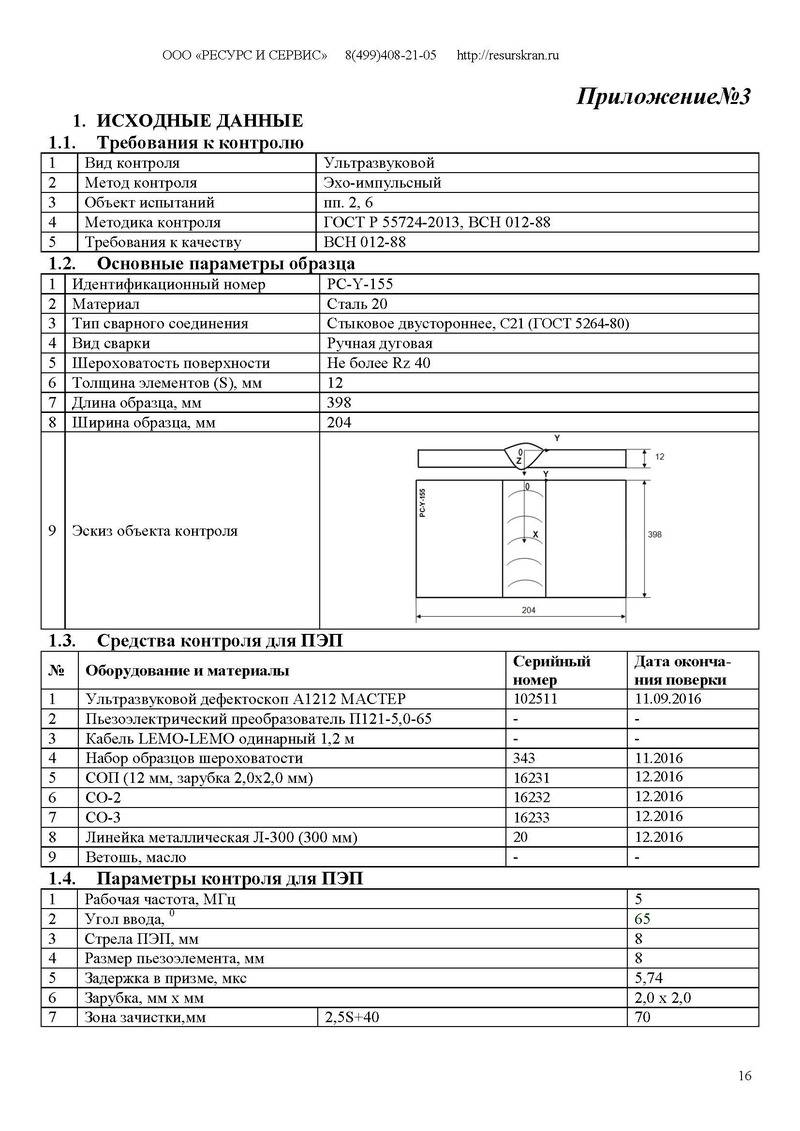

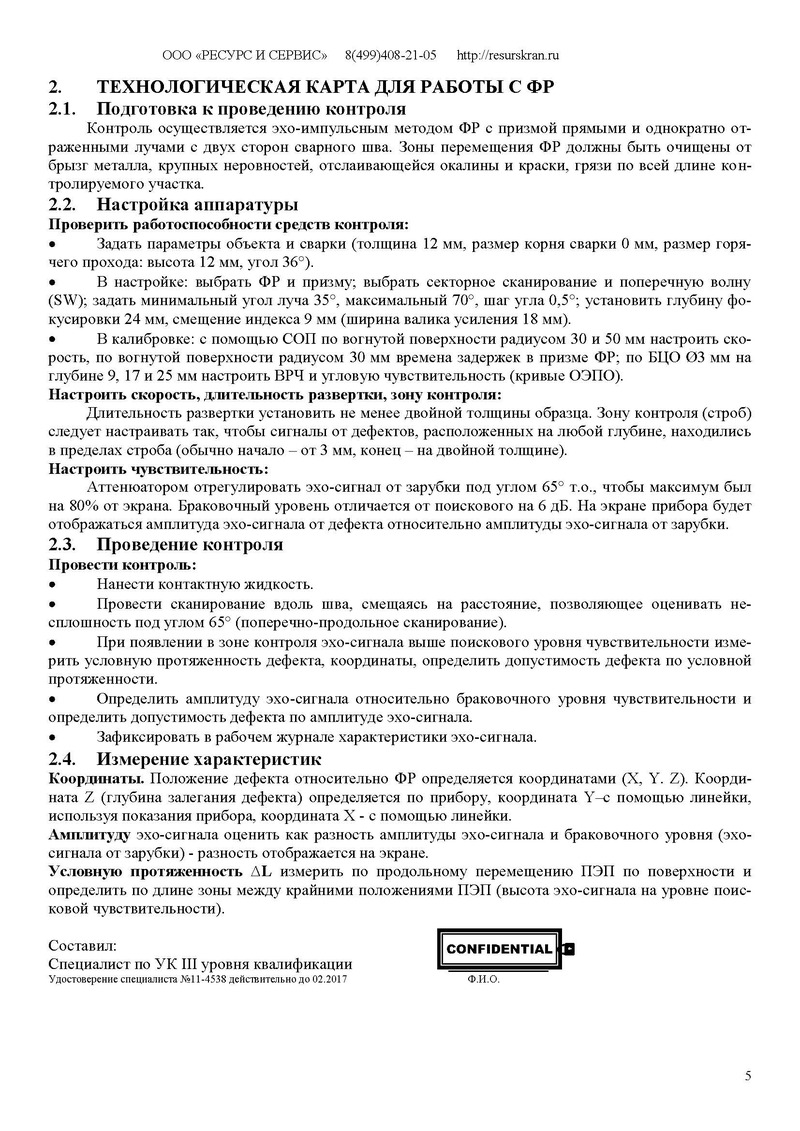

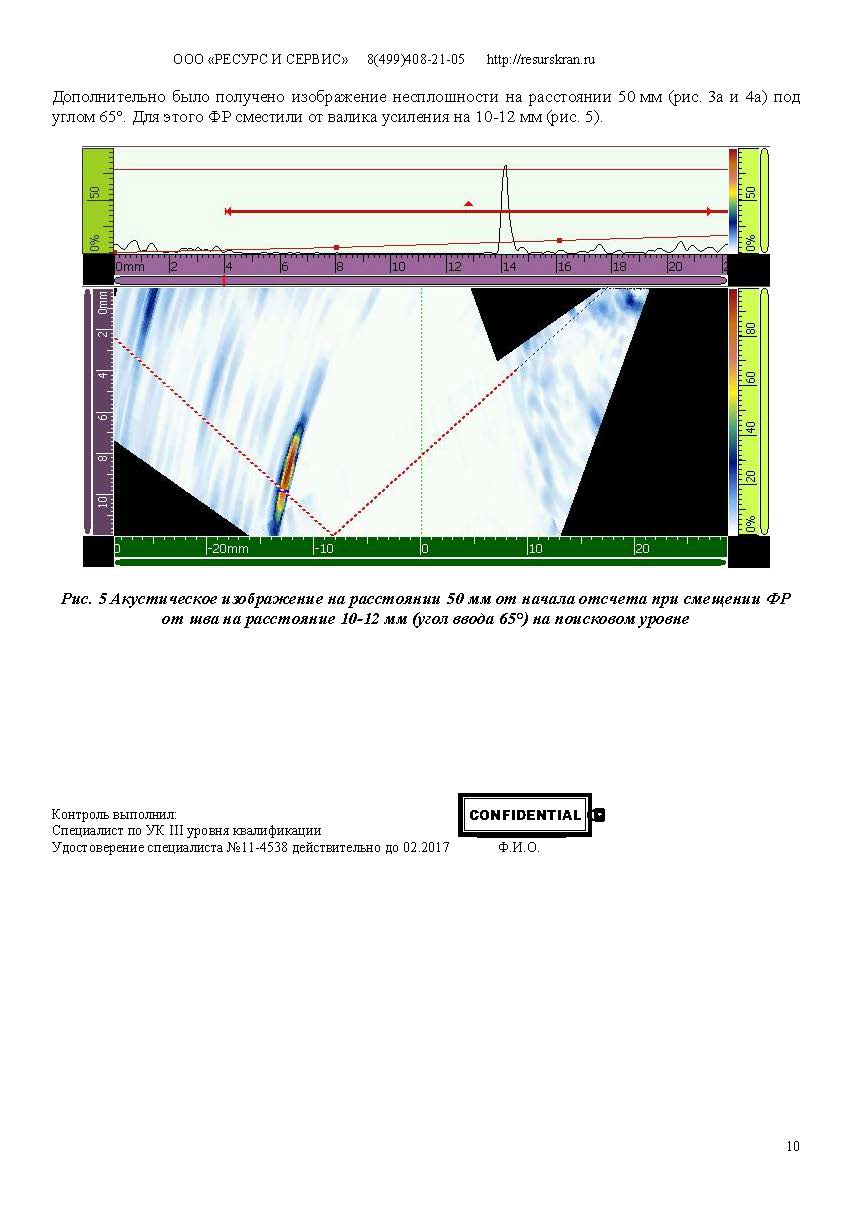

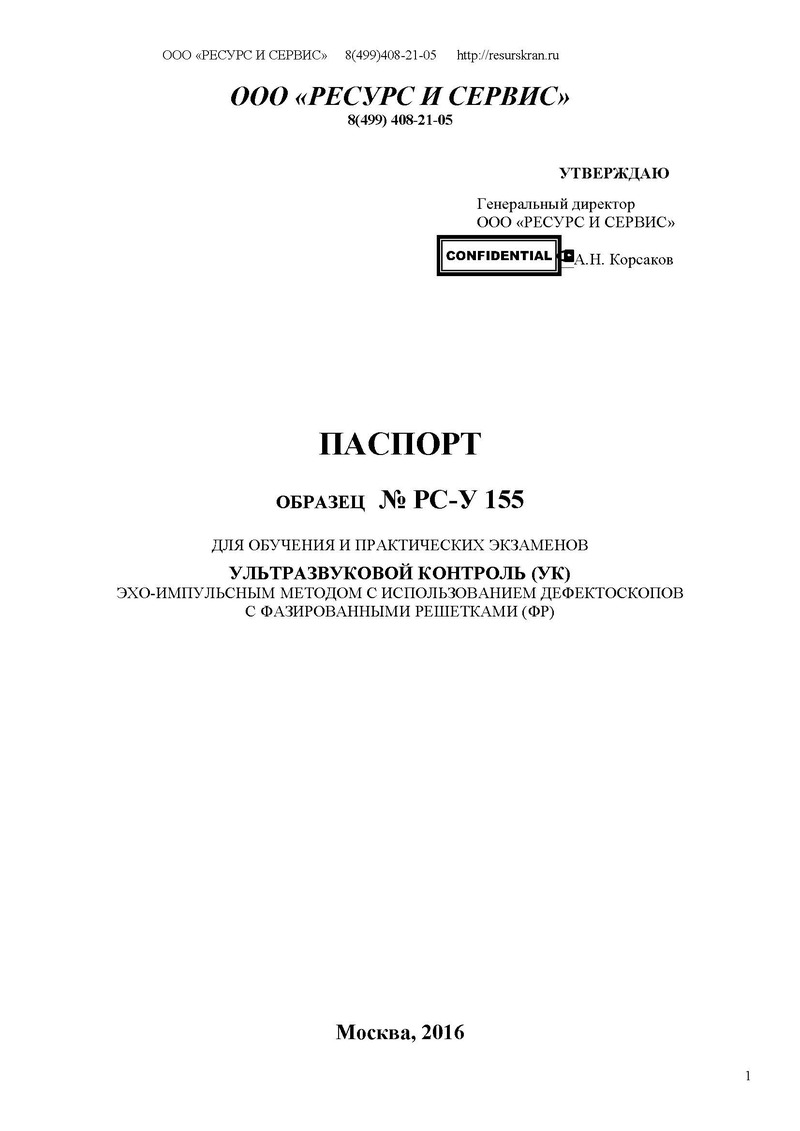

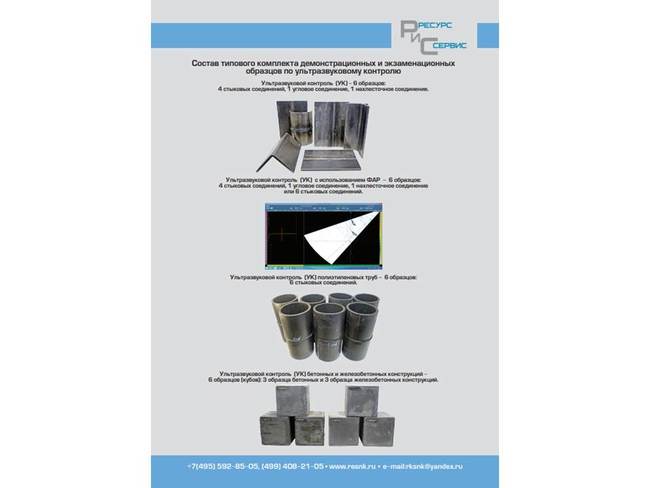

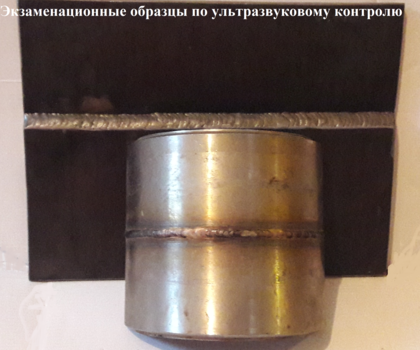

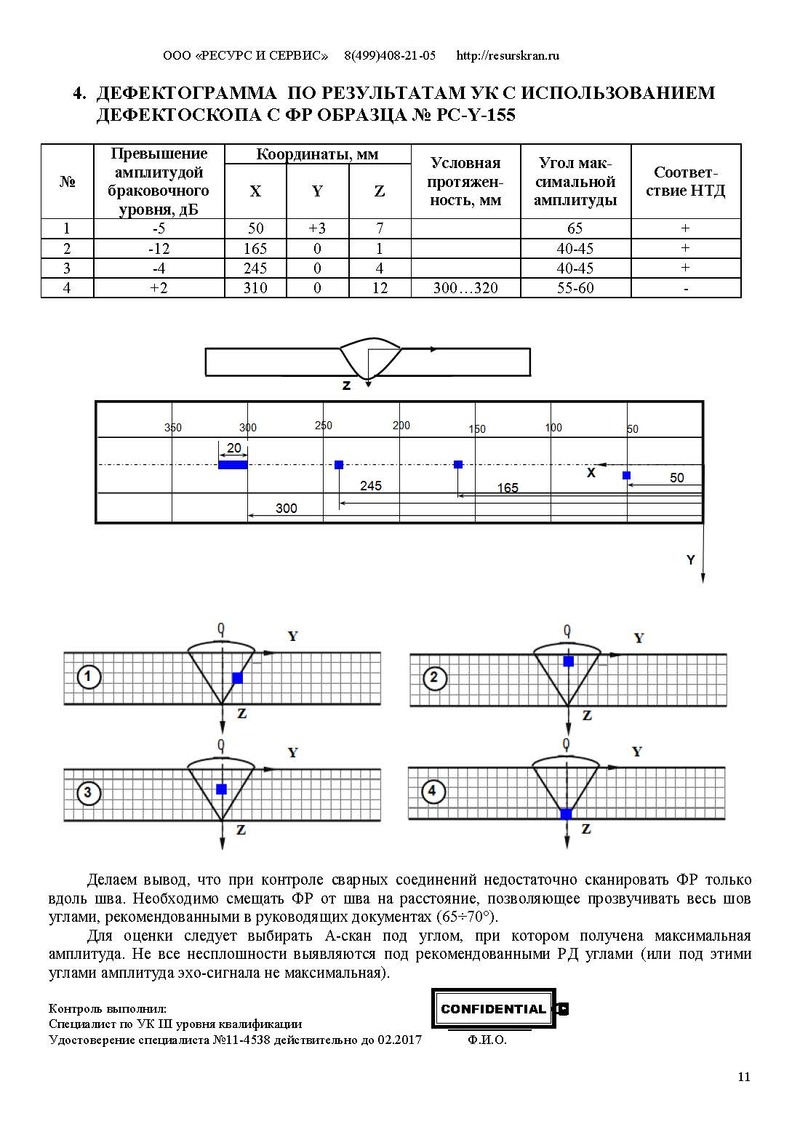

Экзаменационные образцы по ультразвуковому контролю

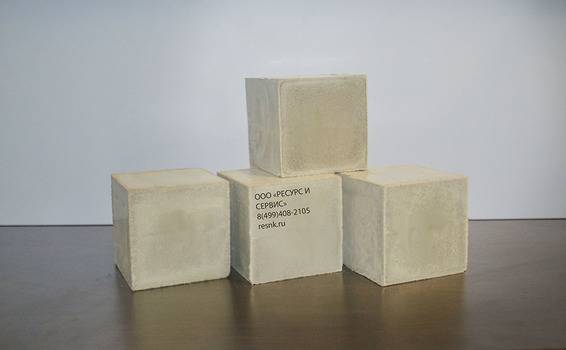

Экзаменационные образцы по ультразвуковому контролю бетона

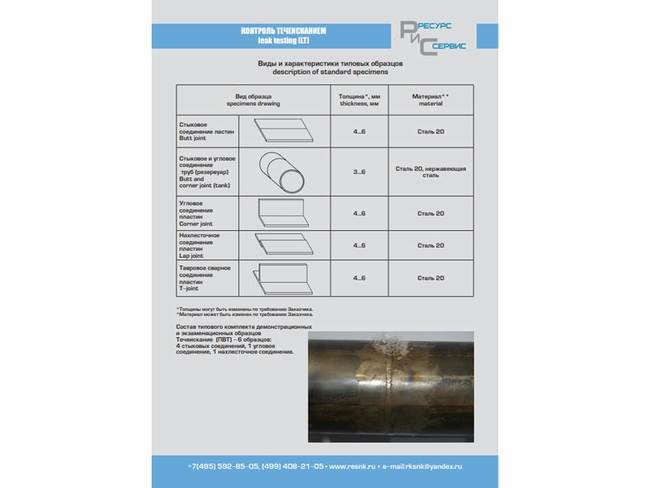

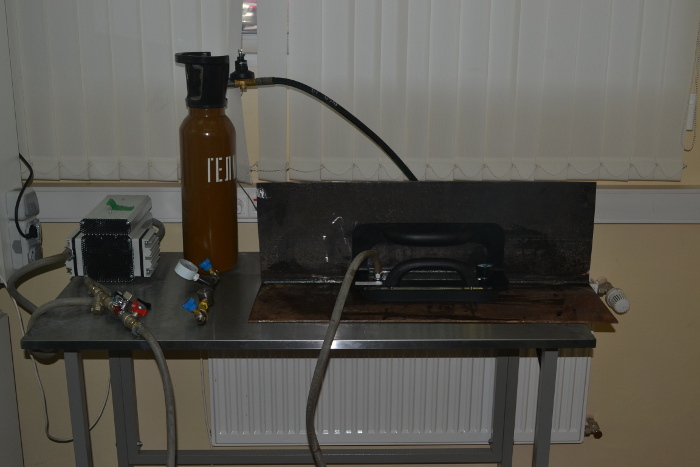

Контроль герметичности, угловое сварное соединение, вакуумно-пузырьковый способ (вакуумных рамок)
Электрический контроль (ЭК)

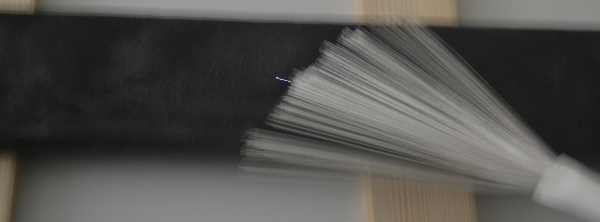

Электроискровой метод

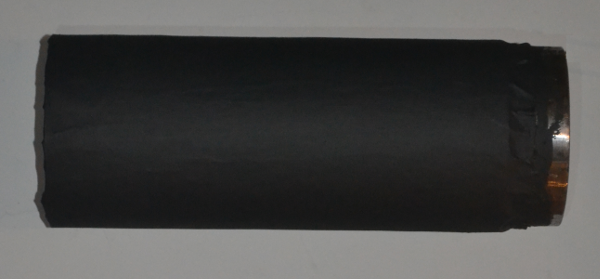

Экзаменационный образец ЭК - трубный элемент в изоляции

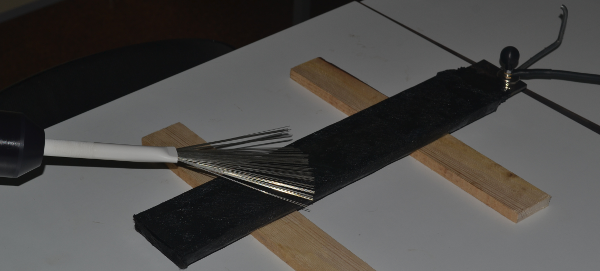

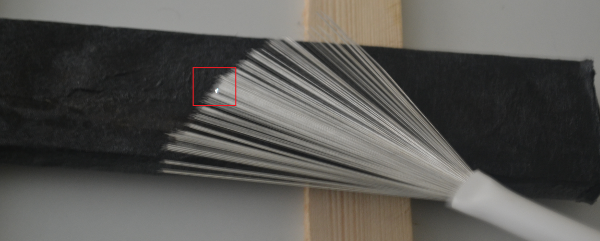

Проверка порога чувствительности на образце-свидетеле для электроискрового метода.
Образец-свидетель входит в базовый комплект экзаменационных образцов по ЭК.
Проверка наличия индикаций
Срок исполнения от 10 до 60 дней.
