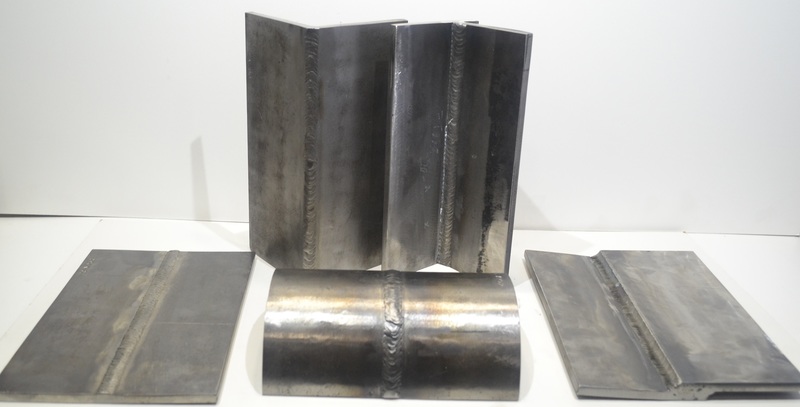

Экзаменационные образцы (ЭО) - 140 000 руб. (базовый комплект из 6 образцов) Экзаменационные образцы (ЭО) по вихретоковому контролю для проведения практических экзаменов при аттестации специалистов по неразрушающему контролю по следующим видам неразрушающего контроля:
| № | Вид НК | Тип несплошностей (раскрытие, примечания) |
| 1 | ВТ (вихретоковый) | Поверхностные, подповерхностные |
Экзаменационные образцы разбраковываются специалистами III уровня, проходят 100% контроль ВИК (ВИКом не выявляются) и комплектуются паспортами по объектам НК в соответствии с СДАНК-02-2020, СНК ОПО РОНКТД-02-2021 (по типовой нормативной документации на объект или по иной требуемой нормативно-технической документации).
ТЕХНОЛОГИЧЕСКАЯ КАРТА ВИХРЕТОКОВОГО КОНТРОЛЯ
Требования к контролю:

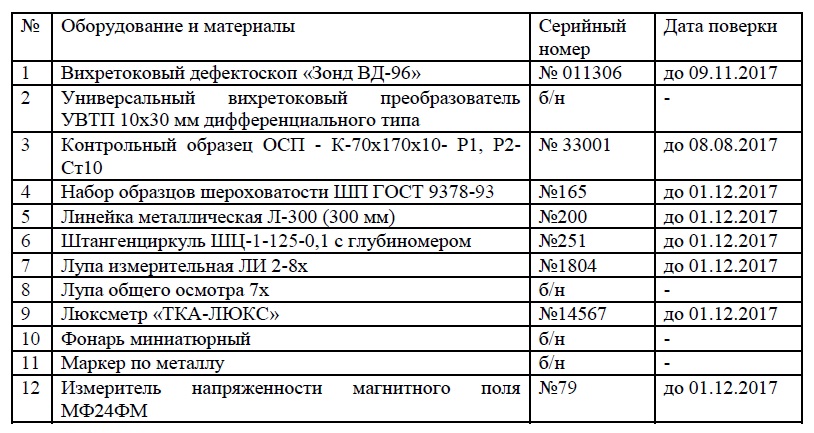

Средства контроля:

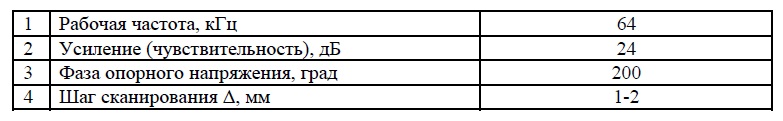

Параметры контроля:
Условия контроля в соответствии с РД-13-03-2006: - Лабораторные условия;
- Шероховатость поверхности ОК Ra=2,2;
- Освещенность поверхности ОК 750 лк (схема освещения комбинированная).

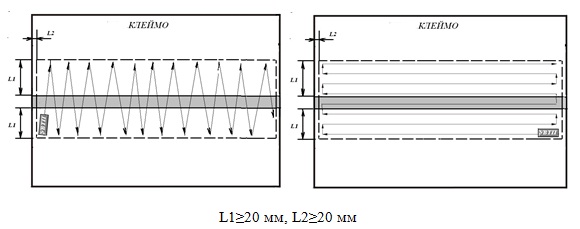

Последовательность технологических операций: ... Схема проведения контроля:

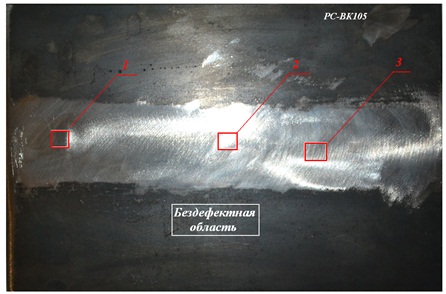

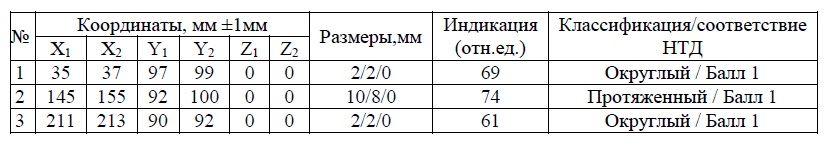

ДЕФЕКТОГРАММА №РС-ВК105

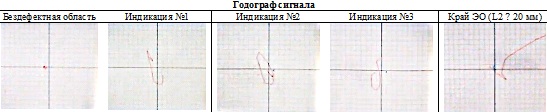

ГОДОГРАФ ВИХРЕТОКОВОГО ПРЕОБРАЗОВАТЕЛЯ
