Вакуумные рамки

Вакуумные рамки



Цена:

27 000 руб. за ед.
  • Описание
  • Технические характеристики
  • Видео
Контроль герметичности.  Пузырьковый вакуумный способ. Пневматический способ надувом пробного газа. Способ обмыливания
 Вакуумные рамки используются для контроля герметичности вакуумно-пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.

На установке «ТВП-1 ЗОНД»  с вакуумными рамками обучаются специалисты в НОАП  АО «НПО ЦНИИТМАШ» - Головной материаловедческой организации.

По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89


Установка для контроля герметичности «ТПВ-1 ЗОНД» - 38 000 руб.

Течеискатель пузырьково-вакуумный «ТПВ-1 ЗОНД» предназначен для контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности.
Основные типы контролируемых объектов -  резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.

На установке «ТВП-1 ЗОНД» обучаются специалисты в НОАП АО «НПО ЦНИИТМАШ» - Головной материаловедческой организации.

По результатам испытаний, чувствительность контроля с применением течеискателя «ТПВ-1 ЗОНД» соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89

  1. Контроль герметичности с применением «ТПВ-1 ЗОНД» осуществляется вакуумно-пузырьковым методом и сводится к следующим этапам:
  2. Обработка контролируемой поверхности пенно-пленочным индикатором;
  3. Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
  4. Визуальный контроль, потока пузырьков в местах образования течей.

Особенности контроля с применением течеискателя  «ТПВ-1 ЗОНД»
  • Удобство в использовании, малый вес;
  • Ведение контроля без предварительной подготовки контролируемой поверхности;
  • Ведение контроля при одностороннем доступе без подачи испытательного давления;
  • Возможность контроля сразу после проведения сварочных работ
  • Использование течеискателя при температуре до  -40oC.
В зависимости от формы контролируемых объектов могут быть использованы различные виды (формы) рамок:

Стандартные размеры вакуумных рамок


Форма рамки

Размеры окна, мм

Назначение

Вакуумная рамка для контроля герметичности плоская

530х60

Контроль стыковых сварных швов и плоских поверхностей

Рамка для контроля герметичности плоская-нахлесточная

530х60хh6

Контроль нахлесточных швов и поверхностей с перепадом высот 6-10мм

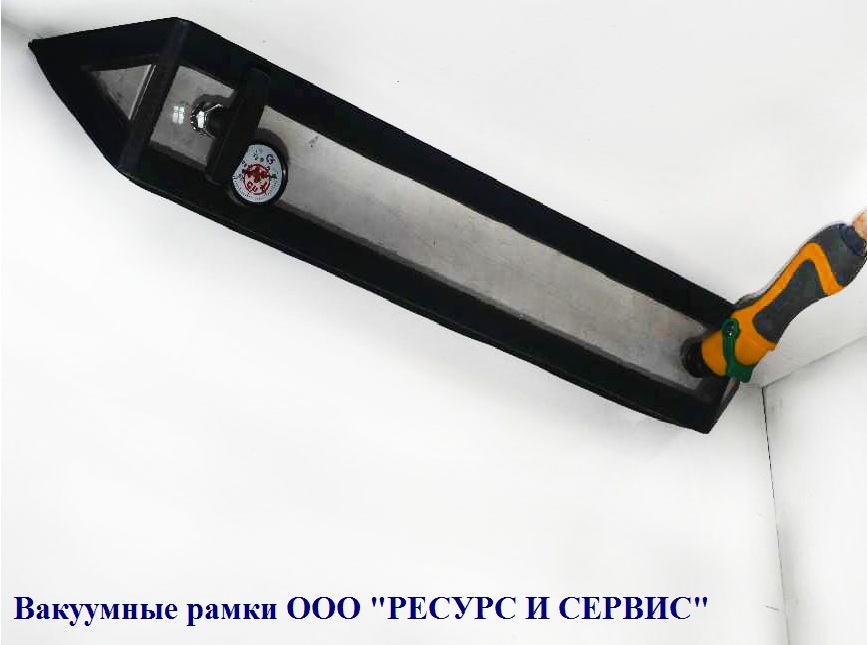

Рамка вакуумная угловая

500х60

Контроль угловых (уторных) и тавровых сварных швов

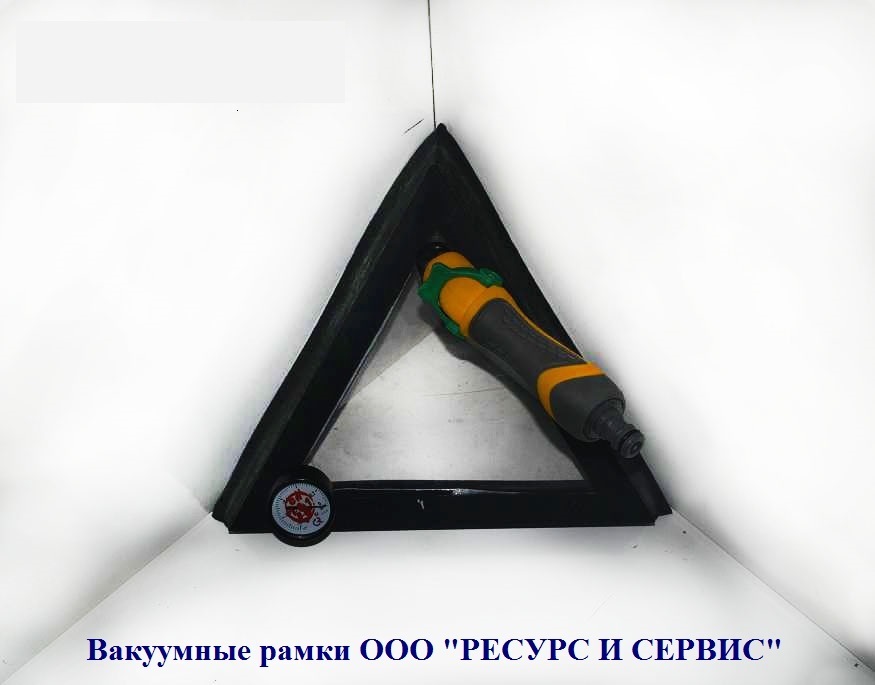

Вакуумная рамка треугольная

200х200х200

Контроль внутренних сварных углов образованных тремя плоскостями

Вакуумная камера круглая

Ø 240

Для контроля плоских, выпуклых и вогнутых поверхностей
